Hướng dẫn sử dụng & lắp đặt đầu ghi NAVICOM CS04G

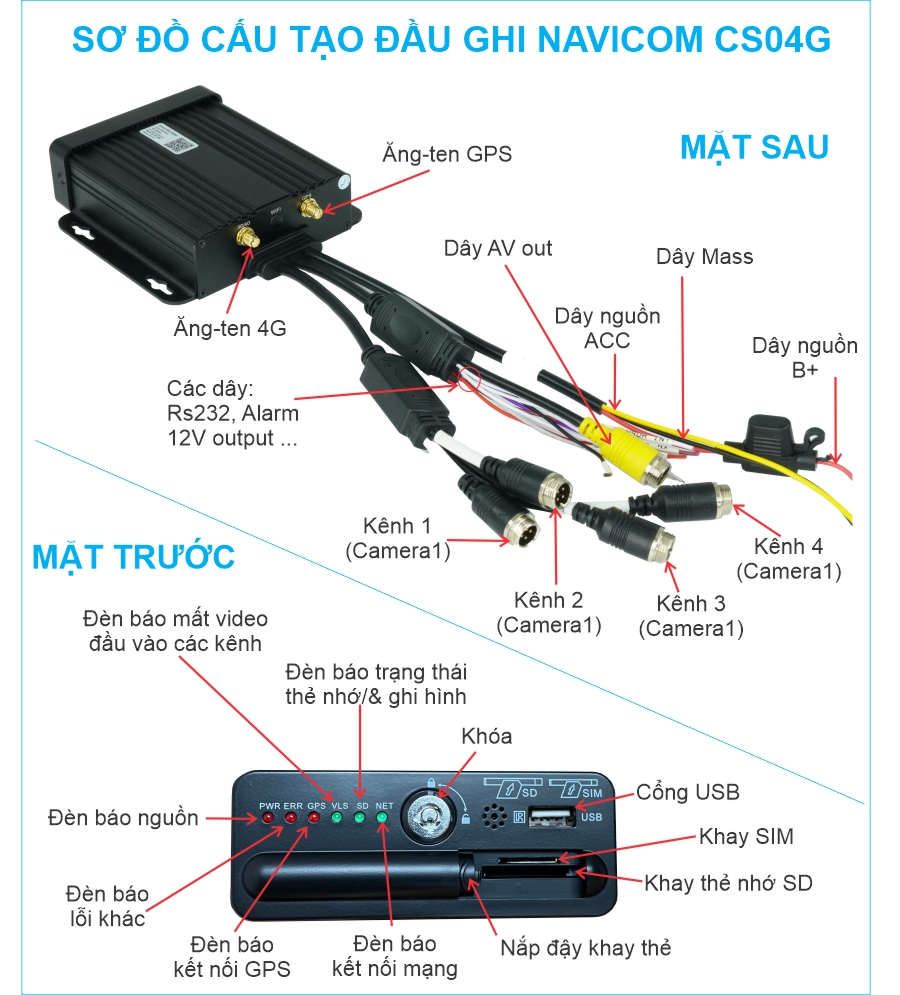

1. SƠ ĐỒ CẤU TẠO ĐẦU GHI NAVICOM CS04G:

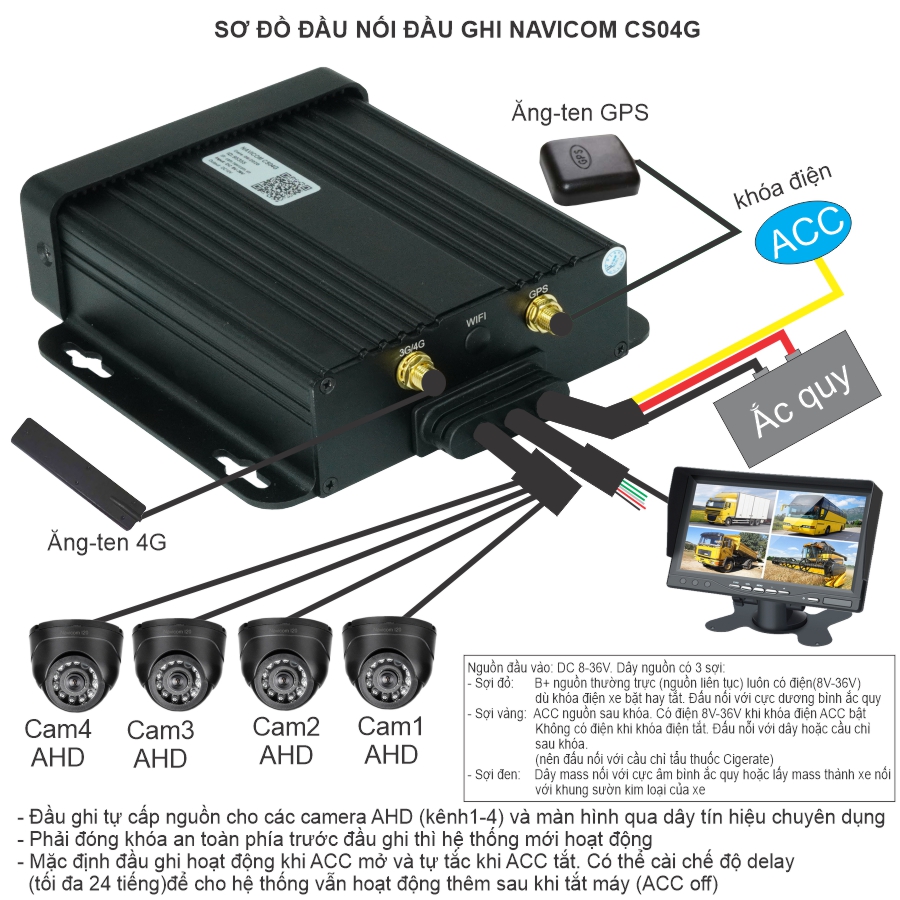

2. SƠ ĐỒ CẤU TẠO ĐẦU NỐI ĐẦU GHI NAVICOM CS04G:

3. CHUẨN BỊ HÀNG HÓA VÀ DỤNG CỤ

  • Trọn bộ đầu ghi Navicom CTS04G G gồm: Đầu ghi CS04G, khóa đầu ghi, Rắc nguồn, ăng-ten GPS, ăng-ten GSM
  • Mắt camera: theo số lượng khách hàng yêu cầu
  • Phụ kiện: Sim 4G, Ổ cứng/thẻ nhớ, dây tín hiệu theo số lượng mắt camera
  • Dụng cụ: máy khoan, mũi khoan, kìm, kéo, băng dính điện, tua vít, ốc vít tự khoan, lạt buộc …

4. LẮP ĐẶT

Bước 1: Tìm vị trí đặt đầu ghi.

– Các bạn nên chọn vị trí đặt đầu ghi theo thứ tự ưu tiên: trên mặt Taplo > hoặc dưới gầm sau ghế phụ > hoặc trong gầm taplo dưới chân ghế phụ

Lưu ý: Tránh các vị trí hay bị va đập, dễ bị nước đổ vào

Bước 2: Đi dây từ bình ắc quy lên đến vị trí đặt đầu ghi

– Dây điện 2 lõi (>=2×0.75) loại tốt luồn vào ống ruột gà để bảo vệ dây, kéo từ vị trí bình ắc quy lên đến vị trí đặt đầu ghi.

– Gắn cầu chỉ 15A-20A vào sợi dây nguồn dương ở đầu dưới gần sát bình ắc quy .Cầu chì này có tắc dụng bảo vệ hệ thống dây điện từ Ắc quy lên đầu ghi trong trường hợp dây bị chập

Lưu ý: Dây phải đi sát khung gầm sắt xi, đi theo hệ thống dây điện đã có sẵn. Để tránh bị dập nát dây, hay bị cây que móc phải làm đứt dây

Bước 3: Tìm cầu chì sau khóa và đi dây sau khóa tới vị trí đặt đầu ghi

– Dùng đồng hồ đo điện/bóng thử điện tìm cầu chì sau khóa (nên chọn cầu chì tẩu thuốc, cầu chì đài RADIO rất dễ tìm trên bảng sơ đồ cầu chì) để đo. Nếu cầu chì đó:

+ có điện ~12V/24V khi xe mở khóa điện ACC

+ không có điện ~12V/24V khi xe tắt khóa điện ACC

– Tìm dây điện nối với cầu chì sau khóa này (gọi là dây ACC) ở phía sau bảng cầu chì=> đi dây điện từ vị trí đặt đầu ghi nối với dây ACC này.

Bước 4: Lắp camera:

– Tùy theo vị trí cần quan sát.Các bạn chọn vị trí đặt camera cho phù hợp và đi dây tín hiệu chuyên dụng theo bộ, từ vị trí đặt camera về vị trí đặt đầu ghi.

Bước 5: Đấu nối ở đầu ghi

– Lắp sim, ổ cứng/thẻ vào đầu ghi, lắp ăng-ten GPS, Ăng-ten 4G và đặt tại vị trí trên mặt taplo dưới kính chắn gió trước, cắm rắc kết nối tới các camera. Sau đó khóa đầu ghi lại

– Đấu nguồn:

  • Dây màu đỏ B+ trên rắc nguồn nối với dây điện dẫn từ cực dương từ bình ắc quy lên. Trên dây màu đỏ này cầu chì bảo vệ hệ thống camera
  • Dây màu vàng ACC nối với dây sau khóa ACC bước trước đã đấu ở bảng cầu chì dẫn tới vị trí đầu ghi
  • .Dây màu đen là dây mass nối với dây dẫn đến cực âm của bình ắc quy

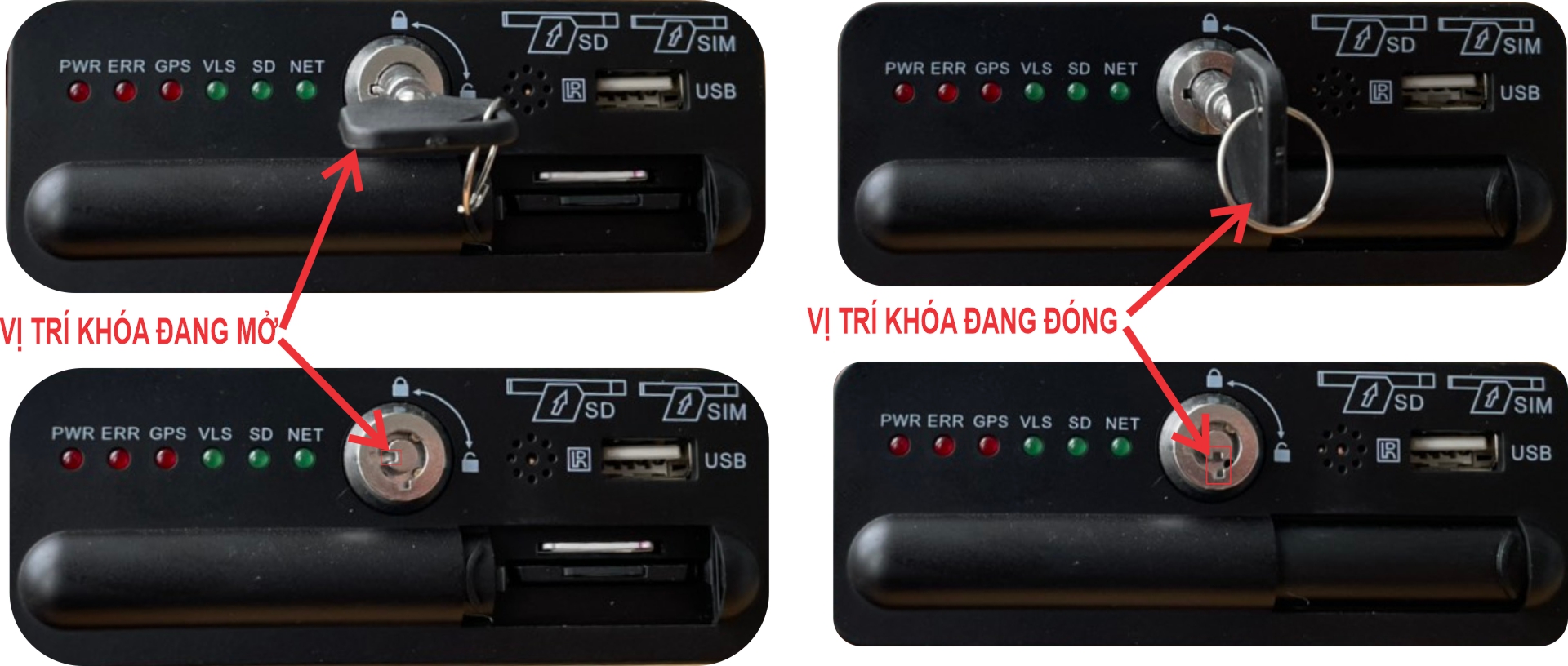

Bước 6: Đóng khóa đầu ghi

Sau khi lắp đặt xong các bạn kiểm tra lại một lần nữa các vị trí đầu nối và ĐÓNG KHÓA ĐẦU GHI LẠI

Bước 7: Kiểm tra trạng thái các đèn báo và cách khác phục sự cố theo trạng thái đèn báo

– Đèn Power:

+ Không sáng = không có nguồn => kiểm tra chìa khóa ACC đã bật chưa? nếu ACC đã bật mà vẫn không sáng thì kiểm tra lại các đấu nguồn

+ Sáng = OK

– Đèn NET:

+ Sáng đứng yên = kết nối mạng OK.

+ Sáng nhấp nháy = lỗi kết nối mạng hoặc không nhận SIM => kiểm tra lại sim đã lắp đung cách chưa? sim có còn dung lượng tốc độ cao hay không?

– Đèn GPS:

+ Sáng đứng yên = kết nối GPS OK

+ Sáng nhấp nháy = không có kết nối GPS => kiểm tra lại chân Rắc kết nối GPS đã vặn chặt dây chưa? kiểm tra vị trí đặt ăn-ten GPS đã ở trên mặt Taplo dưới kính chắn gió chưa?

– Đèn SD:

+ Không sáng = chưa nhận thẻ nhớ => kiểm tra lại thẻ/ổ cứng. Phải đảm bảo thẻ nhớ/ổ cứng chính hãng

+ Sáng đứng yên = đã nhận thẻ nhớ/ổ cứng nhưng chưa ghi hình => cần format thẻ nhớ

+ Sáng nhấp nháy = OK. đang ghi hình

– Đèn VLS = Video lose:

+ Một kênh nào đó không có video đầu vào do chưa gắn camera

+ Camera nào đó đã gắn nhưng bị lỗi. => kiểm tra các kênh lên đủ chưa? kệnh nào đã gắn mà chưa lên thì kiểm tra nguồn camera đó, dây tin hiệu camera đó

– Đèn Err = Error đèn báo lỗi

+ Tắt = OK

+ Sáng có lỗi hệ thống => liên hệ hotline Navicom “19009076 & nhấn phím 2” để được trợ giúp xác định xem đó là lỗi gì
